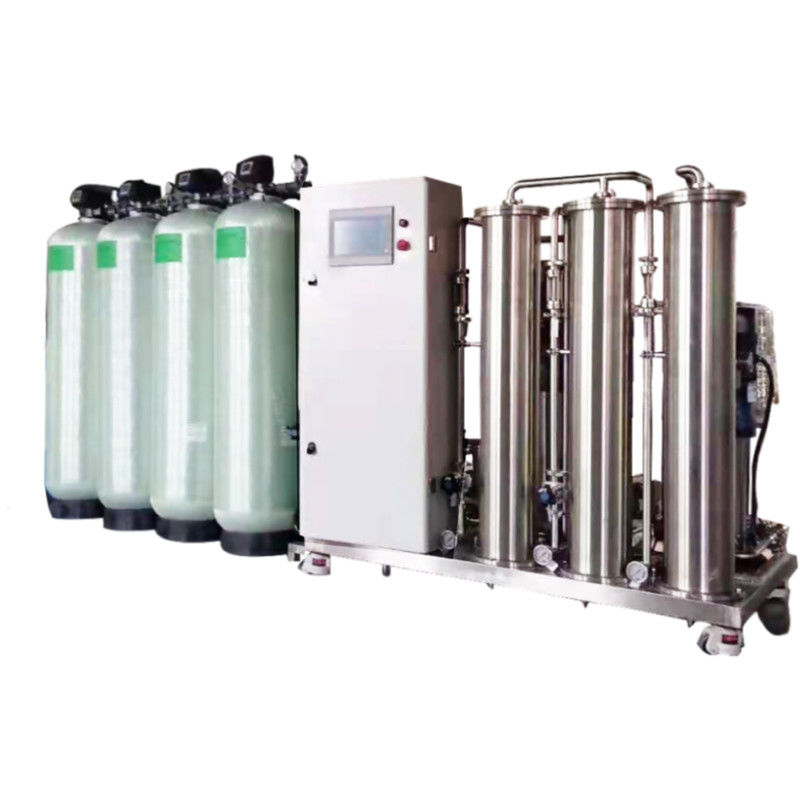

हेमोडायलिसिस केंद्र के लिए पानी तैयार करने का उपकरण
उद्देश्य
| उत्पाद संरचना डिजाइन | |
| 2.1. कच्चे पानी बहु-चरण पूर्व उपचार | |
| 2.1.2कच्चे पानी के लिए परिवर्तनीय आवृत्ति दबाव | कच्चे पानी बूस्टर पंप की नरम शुरुआत और नरम रोक का एहसास करने के लिए उच्च गुणवत्ता वाले ब्रांडेड चर आवृत्ति नियंत्रक को अपनाता है, और पाइपलाइन प्रणाली पर पानी के हथौड़े के प्रभाव को समाप्त करता है। It is equipped with a high-precision pressure detection and control system to prevent overpressure of the raw water pressurization system and avoid dry running of the water pump under no-water condition. |
| 2.1.3मल्टीमीडिया फ़िल्टर | बैक्टीरिया के विकास को रोकने के लिए अपारदर्शी नीले एफआरपी टैंक को अपनाता है। आंतरिक रबर अस्तर और बाहरी ग्लास फाइबर घुमाव के साथ, इसमें हल्के वजन और उच्च कठोरता है।टैंक विशेष क्वार्ट्ज रेत से भरा हुआ हैकच्चे पानी की खराब गुणवत्ता वाले क्षेत्रों के लिए, मैंगनीज रेत और एंथ्रासाइट को एक ही समय में अतिरिक्त रूप से भरा जा सकता है।क्वार्ट्ज रेत के स्वचालित समयबद्ध आगे और पीछे धोने का एहसास. |
| 2.1.4सक्रिय कार्बन फ़िल्टर | बैक्टीरिया के विकास को रोकने के लिए अपारदर्शी नीले एफआरपी टैंक को अपनाता है। आंतरिक रबर अस्तर और बाहरी ग्लास फाइबर घुमाव के साथ, इसमें हल्के वजन और उच्च कठोरता है।टैंक विशेष नारियल खोल सक्रिय कार्बन से भरा है, सक्रिय कार्बन के आयोडीन अवशोषण मूल्य के साथ ≥1000mg/g. कच्चे पानी में उच्च क्लोरामाइन सामग्री वाले क्षेत्रों के लिए दो कार्बन फिल्टर को संयुक्त उपयोग के लिए कॉन्फ़िगर किया जा सकता है,उत्पाद विन्यास सूची के अधीनतांबे के वाल्व कोर के साथ एक उच्च गुणवत्ता वाले ब्रांडेड मल्टी-पोर्ट वाल्व से लैस, सक्रिय कार्बन के स्वचालित समयबद्ध आगे और पीछे धोने का एहसास करता है। |
| 2.1.5. नरम करने वाला फ़िल्टर | बैक्टीरिया के विकास को रोकने के लिए अपारदर्शी नीले एफआरपी टैंक को अपनाता है। आंतरिक रबर अस्तर और बाहरी ग्लास फाइबर घुमाव के साथ, इसमें हल्के वजन और उच्च कठोरता है।टैंक पुरोलाइट मजबूत एसिड स्टायरेन कैशन विनिमय राल से भरा हैउच्च कच्चे पानी की कठोरता वाले क्षेत्रों के लिए, उत्पाद विन्यास सूची के अधीन, संयुक्त उपयोग के लिए दो नरम करने वाले फिल्टर वैकल्पिक रूप से कॉन्फ़िगर किए जा सकते हैं।तांबे के वाल्व कोर के साथ एक उच्च गुणवत्ता वाले ब्रांडेड बहु-पोर्ट वाल्व से लैस, राल के स्वचालित समयबद्ध आगे और पीछे धोने के साथ-साथ राल के स्वचालित पानी की भरपाई और नमक अवशोषण पुनर्जनन का समर्थन करता है। |
| 2.1.6सुरक्षा फ़िल्टर | राष्ट्रीय मानक 304 स्टेनलेस स्टील 5 कारतूस फिल्टर में एक शीर्ष सपाट डिजाइन है, जो हवा जमा करने की जगह के बिना फिल्टर कारतूस के ऊपरी छोर को कसकर फिट करता है और संपीड़ित करता है।यह कम से कम 30 इंच के 5μm पीपी कपास फिल्टर कारतूस से लैस है. |
| 2.2बुद्धिमान दो-चरण रिवर्स ऑस्मोसिस | |
| 2.2.1एकीकृत दो-चरण रिवर्स ऑस्मोसिस मुख्य इकाई | पहले चरण और दूसरे चरण के रिवर्स ऑस्मोसिस सिस्टम एक मध्यवर्ती पानी टैंक के बिना एक ही फ्रेम पर एकीकृत हैं।पहले चरण के उत्पाद पानी सीधे दूसरे चरण के उच्च दबाव पंप के लिए दिया जाता है, और दूसरे चरण का उत्पाद पानी सीधे डायलिसिस मशीनों को आपूर्ति किया जाता है। इसमें एक कॉम्पैक्ट संरचना और उचित लेआउट है। कच्चे पानी के लिए वास्तविक समय में चालकता की निगरानी उपलब्ध है,पहले चरण का शुद्ध जल और दूसरे चरण का शुद्ध जल, साथ ही दबाव और प्रवाह की बहु-बिंदु निगरानी। |
| 2.2.2.जल संतुलनकर्ता | राष्ट्रीय मानक 304 स्टेनलेस स्टील गोल पानी संतुलनकर्ता ≥140L क्षमता के साथ, उपकरण कैबिनेट पर वेल्डेड। पानी के स्तर की गतिशील निगरानी के लिए दबाव सेंसर से लैस;बुद्धिमान चुनिंदा खोलने और बंद करने के लिए इनलेट वाल्व के साथ सहयोग, यह अधिक स्थिर जल प्रवाह के लिए एक बुद्धिमान जल आपूर्ति गतिशील संतुलन प्रणाली बनाता है। |
| 2.2.3रिवर्स ऑस्मोसिस झिल्ली | अंतरराष्ट्रीय प्रथम श्रेणी के ब्रांड हाइड्रानाउटिक्स 8040 ऊर्जा-बचत अल्ट्रा-कम दबाव पूरी तरह से सुगंधित उच्च क्रॉस-लिंकिंग पॉलीयामाइड समग्र झिल्ली को अपनाता है। औसत नमक अस्वीकृति दर ≥99.2% है। |
| 2.2.4.मृत अंत मुक्त झिल्ली पोत | राष्ट्रीय मानक SS304 स्टेनलेस स्टील से बना है जिसमें मृत-स्थान मुक्त डिजाइन है। शीर्ष इनलेट और शीर्ष आउटलेट संरचना उच्च प्रवाह गति पर पूर्ण आंतरिक जल परिसंचरण को सक्षम करती है।ऊपरी और निचले अंत कवर बारीकी से विपरीत ऑस्मोसिस झिल्ली के अंत चेहरे फिट, जिसमें कोई आरओ झिल्ली समर्थन ब्रैकेट नहीं अपनाया गया है। |
| 2.2.5उच्च दबाव पंप | ऊर्ध्वाधर बहुस्तरीय हवा से ठंडा केन्द्रापसारक पंप। यह राष्ट्रीय मानक SS304 स्टेनलेस स्टील से बना है, जिसमें कुल 2 इकाइयां कॉन्फ़िगर की गई हैं।प्रवाह दर और सिर पूरी तरह से सिस्टम डिजाइन आवश्यकताओं को पूरा. |
| 2.2.6.चालकता सेंसर | प्रसिद्ध ब्रांड चालकता मीटर एक स्टेनलेस स्टील जांच से सुसज्जित है। यह सिंक्रोनस रूप से कच्चे पानी के मापे गए मान प्रदर्शित करता है,टच स्क्रीन पर पहले चरण का शुद्ध पानी और दूसरे चरण का शुद्ध पानी, माप त्रुटि ≤0.02 μS/cm के साथ। |
| 2.2.7.नियंत्रण प्रणाली | सामने की ओर आर्क संक्रमण डिजाइन के साथ पनरोक शीट धातु विद्युत नियंत्रण कैबिनेट। मुख्य नियंत्रण प्रणाली सीमेंस पीएलसी और टच स्क्रीन को अपनाता है,दो चरण रिवर्स ऑस्मोसिस जल उपचार के लिए समर्पित सॉफ्टवेयर के साथ पूर्व स्थापितदूरस्थ संचालन और निगरानी का समर्थन करने के लिए एक खुला डेटा इंटरफ़ेस आरक्षित है। |
| 2.2.8.कनेक्शन पाइप, फिटिंग और वाल्व | मुख्य इकाई के कनेक्टिंग पाइप राष्ट्रीय मानक SS304 स्टेनलेस स्टील पाइप, बड़े आर्क कोहनी और सीधे-सीधे टी को अपनाते हैं।सभी परिधि वेल्ड्स आंतरिक और बाहरी निष्क्रिय गैस परिरक्षण के साथ पूरी तरह से स्वचालित वेल्ड हैंराष्ट्रीय मानक 304 स्टेनलेस स्टील वाल्व जिसमें इनलेट वाल्व, दबाव विनियमन वाल्व, ड्रेन वाल्व और रिफ्लो वाटर-सेविंग वाल्व शामिल हैं, क्लैंप कनेक्शन को अपनाते हैं, जिससे असेंबलिंग में आसानी होती है।संयोजन और रखरखाव. |
| 2.3.मृत-स्थान-मुक्त परिसंचारी जल आपूर्ति |
|
| 2.3.1मुख्य जल आपूर्ति पाइप | ग्राहक द्वारा तैयार किया जाना है। वैकल्पिक पाइपिंगः UPVC पाइप या SS304 स्टेनलेस स्टील पाइप, चिकनी आंतरिक दीवार, कम प्रवाह प्रतिरोध, संक्षारण प्रतिरोध और कोई अवसाद रिलीज के साथ।यह वास्तविक समय पाइप नेटवर्क दबाव निगरानी के साथ एक बड़े परिसंचरण पाश डिजाइन को अपनाता है, और एक नमूनाकरण वाल्व पानी वापसी के अंत में स्थापित किया जाता है। |
| 2.3.2निरंतर दबाव वाली जल आपूर्ति यंत्र | एक प्रसिद्ध ब्रांड के दबाव स्थिर करने वाले वाल्व से लैस, जो स्वचालित रूप से पानी की आपूर्ति पाइप नेटवर्क के दबाव को समायोजित और स्थिर करता है।यह डायलिसिस मशीनों के प्रारंभ और बंद होने से होने वाले पाइप नेटवर्क दबाव में उतार-चढ़ाव को रोकता है, और डायलिसिस मशीनों के पानी के दबाव की आवश्यकताओं को पूरा करता है। |
| बुद्धिमान संचालन | |
| 3.1जल पूर्व उपचार का बुद्धिमान नियंत्रण | प्री-ट्रीटमेंट मल्टी-पोर्ट वाल्वों की सेटिंग और नियंत्रण टचस्क्रीन पर माइग्रेट किया जाता है।पीएलसी के माध्यम से सटीक गणना प्राप्त की जाती है ताकि प्रीट्रीटमेंट फ्लशिंग/रिजनरेशन और मुख्य इकाई के जल उत्पादन के बीच संघर्ष से बचा जा सके, पानी के उत्पादन को हर समय प्राथमिकता सुनिश्चित करना। |
| 3.2.पूरी तरह से खुले परिचालन मापदंडों | प्रणाली के डिफ़ॉल्ट मापदंड मूल रूप से हेमोडायलिसिस जल उपचार उपकरण के पारंपरिक संचालन आवश्यकताओं को पूरा करते हैं।उपयोगकर्ता विभाग की वास्तविक मांगों के अनुसार परिचालन मापदंडों को अनुकूलित कर सकते हैं. |
| 3.3.पूरी तरह स्वचालित संचालन | पानी के उत्पादन के लिए एक स्पर्श प्रारंभ; पूरी प्रक्रिया के दौरान कोई मैनुअल उपस्थिति की आवश्यकता के बिना प्रणाली स्वचालित रूप से चलती है। |
| 3.4.मानुअल ऑपरेशन | मैनुअल पानी उत्पादन समस्या निवारण, प्रासंगिक परीक्षण, या नियंत्रण प्रणाली विफलता परिदृश्यों के लिए उपलब्ध है, आपातकालीन संचालन, रखरखाव और कमीशन की सेवा। |
| 3.5.ऑटोमैटिक आरओ झिल्ली सतह फ्लशिंग | प्रणाली स्वचालित रूप से जल उत्पादन के आरंभ और बंद होने के दौरान रिवर्स ऑस्मोसिस झिल्ली का अल्पकालिक फ्लशिंग करती है।उच्च प्रवाह वाला पानी झिल्ली की सतह को तेजी से झाड़ता है ताकि सतह के तलछटों को जल्दी से हटाया जा सके. |
| 3.6. रात धड़कन फ्लशिंग | रात के समय स्टैंडबाय मोड में, उपकरण स्वचालित रूप से शुरू होता है और निश्चित अंतराल पर समय-समय पर पानी उत्पादन बंद कर देता है,पूरे सिस्टम पाइप नेटवर्क में अविरल परिसंचारी प्रवाह को सक्षम करनायह बैक्टीरियल वृद्धि और लंबे समय तक स्थिर स्टैंडबाय अवधि के दौरान प्रणाली के अंदर पदार्थ की जमावट को रोकता है। |
| 3.7.ऑटोमैटिक टाइमिंग ऑन/ऑफ | एक सप्ताह के भीतर दैनिक स्वचालित स्टार्टअप और शटडाउन समय को चक्रबद्ध तरीके से सेट और निष्पादित किया जा सकता है।शिफ्ट से पहले डायलिसैट तैयार करने में सहायता के लिए कर्मचारियों के आने से पहले उपकरण शुरू किया जा सकता है।. |
| 3.8डायलिसिस आपातकालीन ऑपरेशन | हार्डवेयर की विफलता और दो-चरण जल उत्पादन प्रणाली की अनुपलब्धता की स्थिति में, या तो पहले चरण या दूसरे चरण की प्रणाली को टच स्क्रीन के माध्यम से स्वतंत्र रूप से चालू किया जा सकता है,प्रत्येक चरण के साथ स्टैंडअलोन संचालन का समर्थन. |
| 3.9स्वचालित रासायनिक कीटाणुशोधन | स्वचालित वाल्व स्विचिंग के साथ रासायनिक कीटाणुशोधन कार्यक्रम का एक स्पर्श प्रारंभ करें। परिसंचरण, भिगोने और फ्लशिंग मैन्युअल हस्तक्षेप के बिना क्रमशः और स्वचालित रूप से आगे बढ़ें।ऑनलाइन कीटाणुशोधन के दौरान चालकता की निगरानी की जाती है, और निर्जंतुकीकरण पूरा होने के बाद मैन्युअल पुष्टि की आवश्यकता होती है। |
| 3.10. अलार्म स्मरण | सिस्टम डिटेक्शन अलार्म में कच्चे पानी का निम्न दबाव/पानी की कमी, रिवर्स ऑस्मोसिस प्रणाली का उच्च दबाव, उत्पादित पानी की चालकता सीमा से अधिक, चरण हानि, कम वोल्टेज और वर्तमान अधिभार शामिल हैं।यह जल उपचार प्रणाली के लिए व्यापक सुरक्षा प्रदान करता हैयह किसी भी असामान्यता पर तत्काल आपातकालीन प्रतिक्रिया को ट्रिगर करता है, ऑपरेशन स्क्रीन पर श्रव्य और दृश्य अलर्ट और अलार्म संदेश प्रदर्शित होते हैं। |
| 3.11रिकॉर्डिंग और भंडारण | सिस्टम रिकॉर्ड में ऑपरेशन रिकॉर्ड, अलार्म रिकॉर्ड, बिजली की विफलता रिकॉर्ड, कीटाणुशोधन रिकॉर्ड और बहुत कुछ शामिल है। सभी रिकॉर्ड स्वचालित रूप से संग्रहीत होते हैं, ऑपरेशन स्क्रीन पर स्वतंत्र रूप से क्वेरी करने योग्य होते हैं,और मोबाइल भंडारण उपकरणों के माध्यम से निर्यात करने योग्य. |
| उत्पाद विन्यास | |
| पूर्व उपचार प्रणाली | |
| बूस्टर पंप | 1 इकाई |
| 2.2kW इन्वर्टर | 1 इकाई |
| क्वार्ट्ज रेत फ़िल्टर 21×62 | 1 सेट |
| स्वचालित फ़िल्टर वाल्व | 1 सेट |
| क्वार्ट्ज रेत फिल्टर मीडिया | 1 सेट |
| सक्रिय कार्बन फ़िल्टर 21×62 | 1 सेट |
| स्वचालित फ़िल्टर वाल्व | 1 सेट |
| सक्रिय कार्बन फिल्टर मीडिया | 1 सेट |
| राल नरम करनेवाला 21×62 | 1 सेट |
| स्वचालित नरम करने वाला वाल्व | 1 सेट |
| कैशन एक्सचेंज राल मीडिया | 1 सेट |
| SS304 स्टेनलेस स्टील सुरक्षा फ़िल्टर (30", 5μm) | 1 सेट |
| दो-चरण रिवर्स ऑस्मोसिस मुख्य इकाई | |
| SS304 स्टेनलेस स्टील वाटर बैलेंसर | 1 सेट |
| प्रथम चरण उच्च दबाव पंप | 1 इकाई |
| हाइड्रोनॉटिक्स पहला चरण आरओ झिल्ली | 1 सेट |
| दूसरे चरण का उच्च दबाव पंप | 1 इकाई |
| हाइड्रोनॉटिक्स दूसरा चरण आरओ झिल्ली | 1 सेट |
| SS304 स्टेनलेस स्टील मृत-स्थान मुक्त झिल्ली पोत | 1 सेट |
| सिमेंस पीएलसी | 1 इकाई |
| एमसीजीएस 10" टच स्क्रीन | 1 इकाई |
| जल गुणवत्ता सेंसर | 1 सेट |
| जलरोधक स्प्रे-कोटेड इलेक्ट्रिक कंट्रोल कैबिनेट | 1 इकाई |
| शुद्ध जल वितरण प्रणाली | |
| निरंतर दबाव विनियमन यंत्र | 1 सेट |
